Гидроизоляционная мембрана Tyvek: все разновидности, сферы их применения и монтаж.
Где можно использовать гидроизоляционную мембрану Tyvek. Технические характеристики всех видов гидроизоляции, правила монтажа.
Гидроизоляционная мембрана Tyvek – важный элемент кровельного и фасадного покрытия. Ее основная функция – защита от протечек и конденсата кровельного покрытия или стен. Высокая паропроницаемость мембраны позволяет влаге из утеплителя беспрепятственно выходить наружу в вентилируемое пространство. В результате исключается образование конденсата, который разрушает элементы деревянного каркаса и теплоизоляционный материал. Дополнительно мембраны служат эффективной ветрозащитой здания.
Советуем изучить подробнее еще один вид гидроизоляционной мембраны: «Гидроизоляционная мембрана FAKRO: ее функции, сфера применения, разновидности и технология монтажа».
Производитель гидроизоляции Tyvek
Производителем гидроизоляционных мембран Tyvek выступает научная компания DuPont, основанная в 1802 году. Компания занимается различными исследованиями, которые затем использует для производства новых высокотехнологичных материалов.
Одним из наиболее известных продуктов производителя DuPont выступает как раз гидроизоляционная строительная мембрана Tyvek. Нетканое волокно, из которого она состоит, было изобретено еще в 1955 году. Паропроницаемый гидроизоляционный материал на основе этого волокна был запущен в производство только в 1990 году. В 2004 г. он получил сертификацию ISO 14001, а в 2008 г. – ISO 9001.
Какие функции выполняет мембрана Tyvek
Плюсы гидроизоляционной мембраны Tyvek
- Возможность укладки прямо на составляющие каркаса и теплоизоляцию.
- Высокая стойкость к УФ-излучению. Достигается за счет применения в изготовлении полиэтилена. Устойчивость к действию солнечных лучей позволяет использовать мембрану в качестве временного фасадного или кровельного покрытия в течение 4 месяцев.
- Стойкость к температурам. Мембрана Tyvek может выдерживать до 100 °C.
- Возможность сэкономить на отоплении и монтаже дополнительной контробрешетки. Для мембран Tyvek необходим только один вентилируемый зазор.
- Увеличение энергоэффективности здания и продление срока службы кровли или фасада.
- Уникальная структура, которая создается по специально разработанной технологии flash-spunbond. Tyvek состоит из миллионов микроволокон, которые расположены в определенном порядке. Такая структура в сочетании с добавками для защиты от УФ-лучей обеспечивает превосходную устойчивость и надежность материала.
- Один из самых высоких показателей толщины защитного слоя (до 450 мкм), что в 6-8 раз больше, чем у большинства стандартных многослойных гидроизоляций. Это обеспечивает долговечность и стойкость мембраны к механическим повреждениям.
Мембраны Tyvek AirGuard SD5 и AirGuard Reflective
Мембраны Tyvek AirGuard SD5 и AirGuard Reflective предназначены специально для использования в качестве пароизоляции. Они создают эффективный пароизоляционный барьер, регулирующий движение воздуха вокруг жилого помещения.
Tyvek AirGuard SD5
Серия AirGuard представляет собой дышащие пароизоляционные мембраны, которые исключают образование внутри дома парникового эффекта и снижают конвекционные потери. Это позволяет создать в жилище постоянный температурно-влажностный режим, максимально комфортный для жильцов.
AirGuard Reflective – пароизоляция для внутреннего применения, улучшающая U-индекс здания (это показатель того, какой процент времени человек испытывает неприятные ощущения). Использование мембраны снижает вероятность образования конденсата и повышает тепловую эффективность жилища (за счет отражения до 95% тепла).
AirGuard Reflective
Обратите внимание: AirGuard Reflective можно применять для зданий любого типа, включая бассейны, кухни и прочие объекты с повышенной влажностью.
Гидроизоляционная мембрана Tyvek Soft
Основная сфера применения Tyvek Soft – гидроизоляция утепленной кровли. В большинстве случаев материал используется для мансардных этажей. У пленки не лишком большая плотность, поэтому при ее укладке необходимо быть особенно аккуратным. Материал монтируют, не устраивая дополнительный вентиляционный зазор, т. е. прямо на утеплитель. В связи с малой плотностью Tyvek Soft подходит только для обустройства гидроизоляции на скатных кровлях.
Tyvek Soft
Гидроизоляция Tyvek Solid и Tyvek Solid Silver
Гидроизоляция Tyvek Solid имеет более широкую сферу применения, чем у серии Soft. Все за счет увеличенной плотности, паропроницаемости и толщины защитного слоя. Материал подходит для обустройства скатной кровли и теплоизоляции стен. В нем сочетаются высокая способность к пропусканию пара и отражению тепла. Мембрана Tyvek Solid, в отличие от модели Soft, имеет более высокие прочностные характеристики, поэтому подходит для использования в случае холодных кровельных покрытий.
Tyvek Solid Silver покрыта металлизированным слоем, который позволяет мембране отражать до 85% тепловой энергии. При использовании такого материала в помещении будет комфортно как зимой, так и летом.
Мембрана Tyvek Solid Silver
Tyvek Housewrap и FireCurb Housewrap
Housewrap – специальная гидро- и ветрозащитная мембрана, предназначенная для гидроизоляции конструкций стен мало- и многоэтажных домов, а FireCurb Housewrap – огнезащитная мембрана со способностью самозатухания в случае воспламенения. Последняя была разработана в 2012 году. Материал открыл новый уровень в области безопасности зданий. Дополнительное огнезащитное покрытие материала не содержит галогенов и производится из пламязамедляющих составов. При возгорании они оказывают существенное влияние по препятствию образованию капель и сокращают количество дыма.
FireCurb Housewrap по стандарту EN 13501-1 имеет степень пожаробезопасности «Еврокласс B», причем как при свободной установке, так и при монтаже на минеральную вату. Очень мало аналогичных материалов могут обеспечить такой класс пожаробезопасности. Мембрана прошла испытания в российской лаборатории ФГБУ ВНИИПО МЧС, по результатам которых было выдано заключение о том, что материал не относится к группе горючих легковозгораемых. Его можно использовать как в жилых, так и в коммерческих зданиях.
Сверхпрочная гидроизоляционная мембрана Tyvek Supro Tape
Пленка Tyvek Supro Tape состоит не только из полиэтилена, но и из влагостойкой клейкой ленты, которая увеличивает герметичность соединений полотен в местах нахлеста. Это позволяет производить монтаж без применения специального скотча для гидроизоляции. Еще клейкая лента повышает тепловую эффективность кровельной системы за счет сокращения инфильтрации воздуха.
Купить Tyvek Supro Tape – значит приобрести практически универсальный материал с оптимальным сочетанием паропроницаемости, плотности и гидроизоляционных свойств. Пленку можно использовать практически везде:
- на скатных холодных, гибридных и теплых кровлях;
- перекрытиях;
- пологих металлических кровлях;
- всех видах фасадов;
- перегородках.
Tyvek Supro Tape подходит для всех скатных крыш с опорами или без них.
Применение гидроизоляции Tyvek на кровле
Таблица с характеристиками разных видов мембран Tyvek
Название мембраны | Состав | Размеры и вес рулона | Плотность, г/м2 | Эквивалентная толщина сопротивления диффузии водяного пара – Sd, м | Стойкость к УФ-излучению, месяцев | Толщина, мкм | Прочность на разрыв продольная/поперечная, Н/5 см |
AirGuard SD5 | Спанбонд DuPont и сополимер этилена и бутилакрилата | 1,5х50/9 кг | 108 | 0,020 | 4 | 430 | 200/170 |
AirGuard Reflective | Полипропилен, ПЭ, алюминиевая фольга | 1,5х50 м | 149 | 0,020 | 4 | 430 | 440/210 |
Housewrap | Полиэтилен высокой плотности |
| 60 | 0,010 | 4 | 175 | 310/310 |
Firecurb Housewrap | Материал Flash-spun-bond HDPE | 1,5х50/6 кг | 68 | 0,014 | 4 | 175 | 300/300 |
Solid | ПЭ |
| 81 | 0,025 | 4 | 220 | 250/210 |
Solid Silver | ПЭ с металлизированной поверхностью | 1,5х50 м/7 кг | 83 | 0,030 | 4 | 220 | 250/210 |
Soft | ПЭ |
| 58 | 0,015 | 4 | 175 | 165/140 |
Supro Tape | ПЭ и полипропилен | 1,5х50 м/12 кг | 145 | 0,030 | 4 | 450 | 300/240 |
Испытания гидроизоляционных мембран
В 2015-2016 году компания-производитель DuPont подвергла подкровельные пленки Tyvek независимой экспертизе. Для этого был привлечен независимый эксперт Мартин Фиайфер, работавший в немецкой консультационной компании Штайльдах-Техник (Steildach-Technik GmbH). Проведение испытаний имело следующие задачи:
- Оценить водонепроницаемость мембран Tyvek в кровлях, которые функционируют уже более 20 лет.
- Оценить состояние 3-слойных и ламинированных мембран спустя 5-10 лет после устройства кровли.
Для выполнения этих задач Мартин Фиайфер вскрыл 30 кровель: в 17 из них была использована гидроизоляция «Тайвек», в 6 – 3-слойная мембрана, а в 7 – ламинированная. Тесты материалов проводили по двум стандартам:
- EN 20811. В ходе испытания на нижнюю часть мембраны подают воду. Когда на мембране будут зафиксированы 3 капли, тест заканчивается. По результатам исследования пленки Tyvek выдержали столб пара высотой 195 см, а остальная продукция – только 50 см.
- EN 13859. По такому стандарту испытаний воду заливают в воронку, расположенную на высоте 20 см от мембраны. Вода давит на материал снизу. При выдерживании давления столба воды без протечек в течение 2 часов мембране присваивают оценку 10 баллов.
По результатам испытания EN 13859 13 из 17 мембран «Тайвек» был выставлен максимальный балл, 50% пленок с ламинацией получили 9-10 баллов, а остальные образцы – только 6-7 баллов. Ни одна 3-слойная мембрана не прошла тест – они промокли во время заливки воды, т. е. полностью потеряли свою способность защищать утеплитель от влаги. Фактически все кровли с 3-слойными мембранами остаются без подкровельной гидроизоляции уже менее чем через 10 лет.

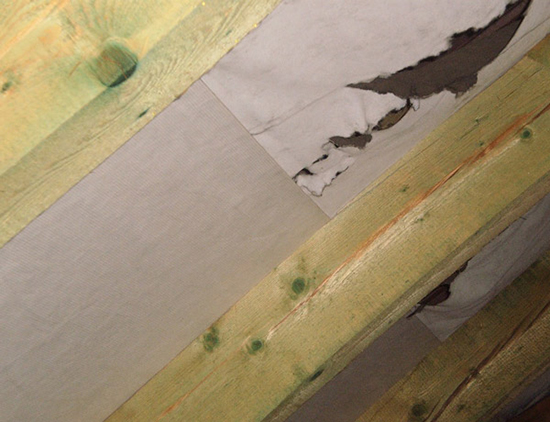

Слева внизу «Тайвек», справа вверху – трехслойная подкровельная мембрана плотностью 135 г/м2
Результаты обоих испытаний зафиксированы в таблице:
Тип гидроизоляции | Количество образцов, сохранивших свои свойства | Число образцов, утративших свои свойства |
Tyvek | 16 | 1 |
Ламинированная пленка | 4 | 3 |
3-слойная гидроизоляция | 0 | 6 |
Технология монтажа мембраны Tyvek
Укладку пленки Tyvek можно начинать после закрепления карнизной планки. Ее фиксируют при помощи оцинкованных гвоздей. Далее на ту часть планки, которая находится в одной плоскости с крышей, закрепляют двухстороннюю ленту Tyvek Double-sided Tape или ее аналог.
Кровельное покрытие с пленкой Tyvek
После этого уже можно укладывать гидроизоляционную мембрану. Ее необходимо размещать так, чтобы сторона с изображением была обращена к кровельному материалу. Монтаж ведут горизонтально снизу-вверх перпендикулярно стропильной системе.
Как монтировать мембрану поверх обрешетки
Расположение мембраны в стропильной системе
При монтаже пленки важно учитывать следующие нюансы:
- Для крепления лучше использовать строительный степлер и скобы из нержавейки.
- Крепление пленки производят с шагом 250-300 мм. Места фиксации можно дополнительно защитить с помощью специального скотча Tyvek Nail Sealing Tape.
- В области конька и ендовы полотно должно быть заведено на соседний скат не менее чем на 300 мм.

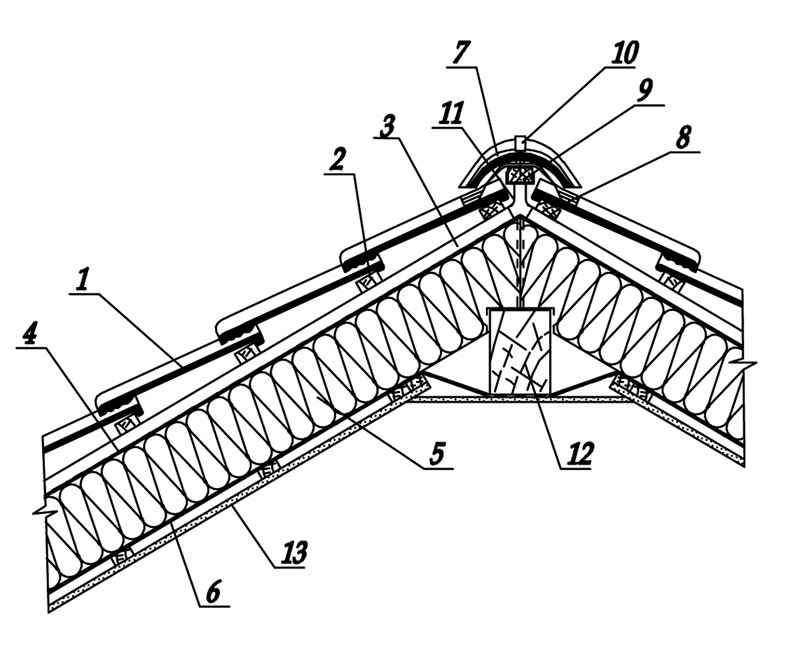

Укладка гидроизоляции в области конька: 1 – цементно-песчаная черепица, 2 – обрешетка, 3 – контробрешетка, 4 – мембрана Tyvek, 5 – волокнистый утеплитель, 6 – пароизоляция, 7 – коньковая черепица, 8 – аэроэлемент, 9 – коньковый брусок, 10 – фиксатор коньковой черепицы, 11 – крепление коньковой обрешетки, 12 – коньковый прогон, 13 – гипсокартон.
- В зоне примыкания кровли к дымоходу или стене пленку необходимо завести на вертикальную плоскость на 50-70 мм. Края опять же проклеиваются клейкой лентой.
Узел примыкания гидроизоляции к дымоходу: 1 – гидроизоляция Tyvek, 2 – дымоход, 3 – обрешетка, 4 – дренажный желоб, 5 – керамическая черепица, 6 – гипсокартон, 7 – пароизоляция, 8 – волокнистый утеплитель, 9 – деревянные бруски.

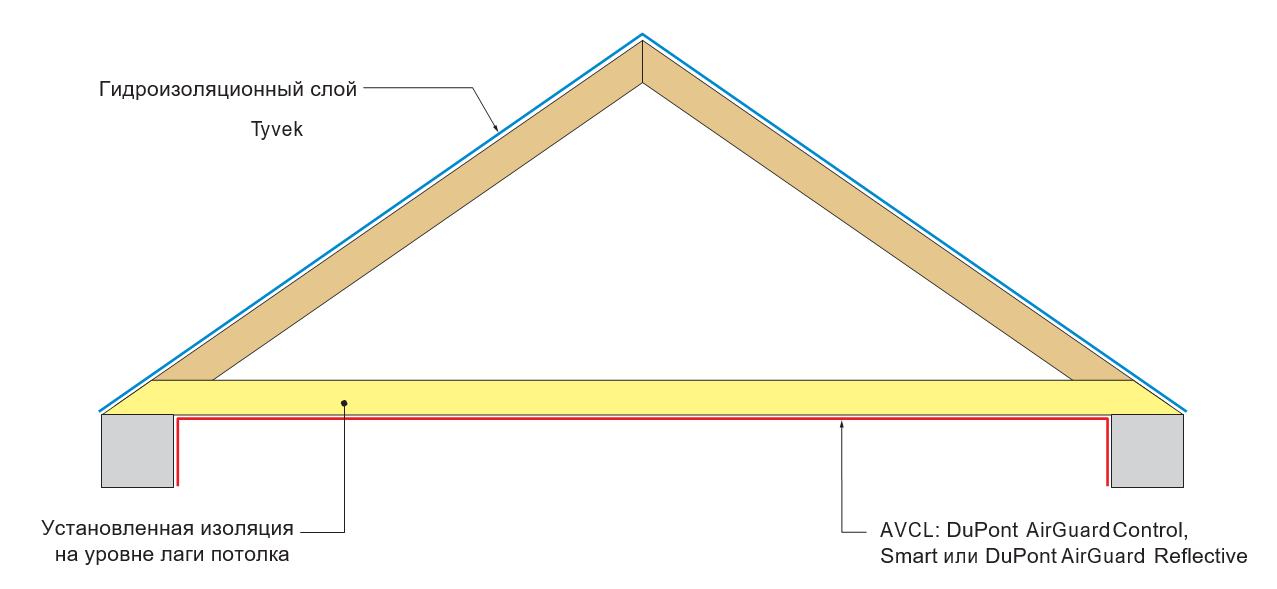

Расположение гидроизоляции в системе холодной кровли

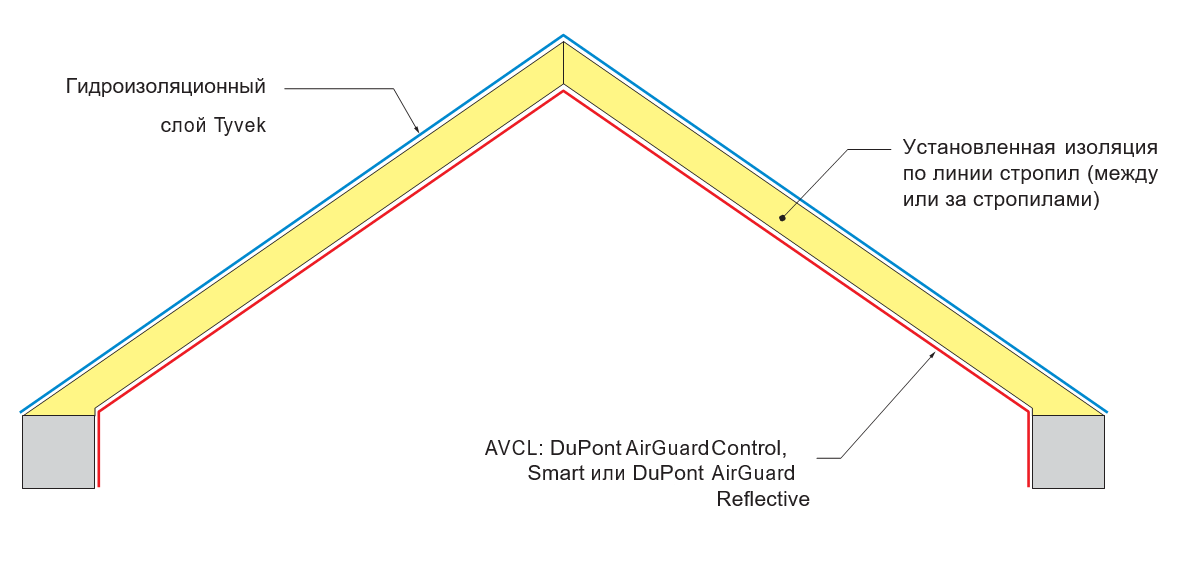

Расположение гидроизоляции в системе теплой кровли
Расположение гидроизоляции в системе мансарды
В заключение
Цена Tyvek полностью оправдана ее широкими возможностями применения и уникальными характеристиками, которые были доказаны в результате многочисленных испытаний. Материал представлен большим ассортиментом, в котором можно выбрать гидроизоляцию для любых видов кровли и защиты утеплителя на фасаде. Высокая плотность пленки исключает ее повреждение при укладке, а сам монтаж не вызывает трудностей, поэтому с ним можно справиться даже в одиночку.
